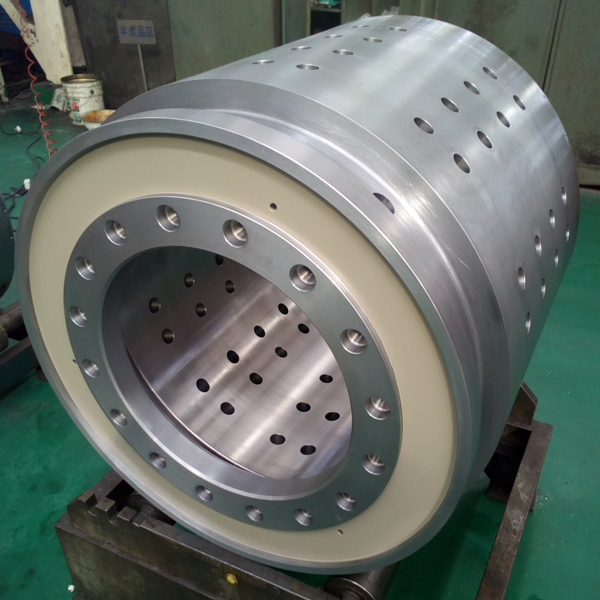

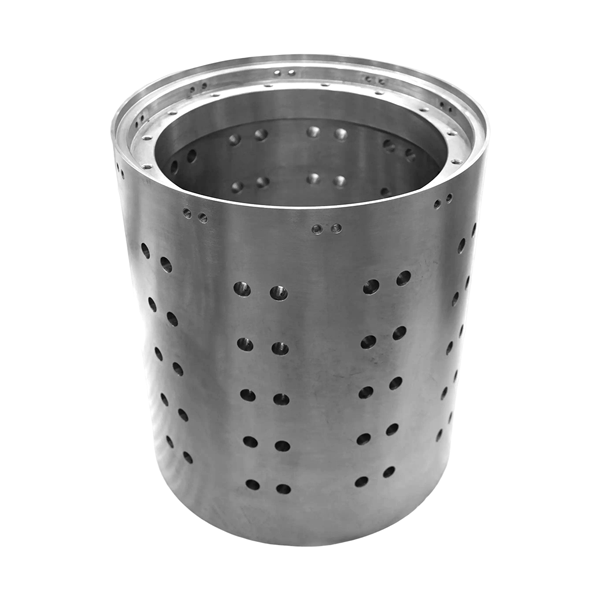

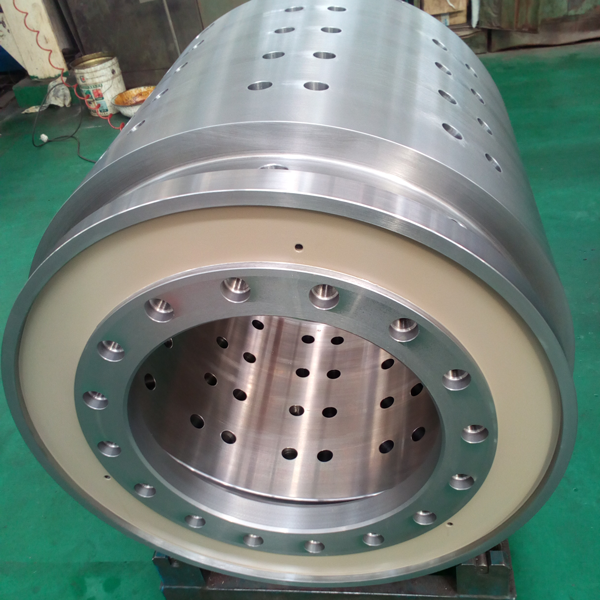

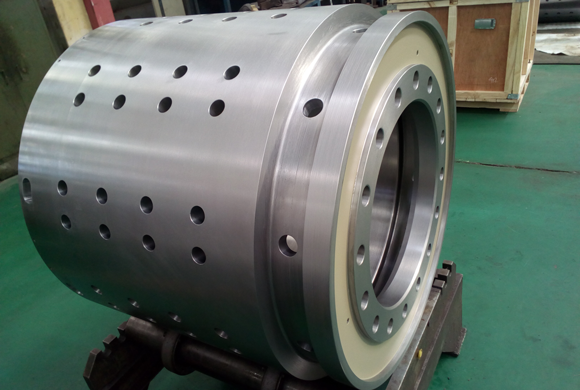

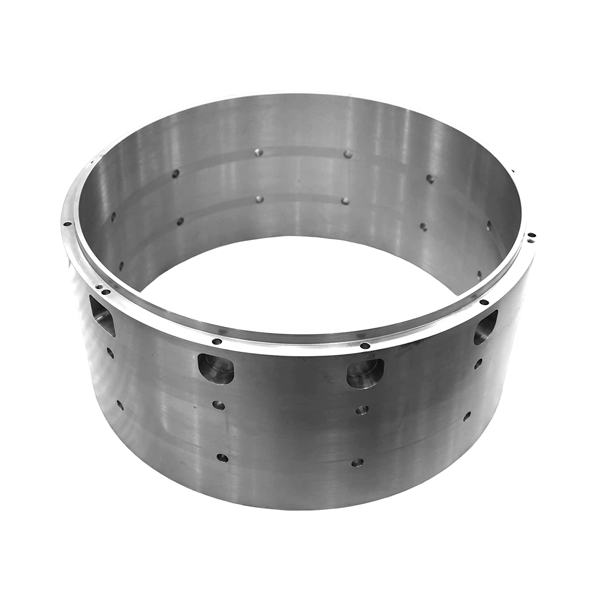

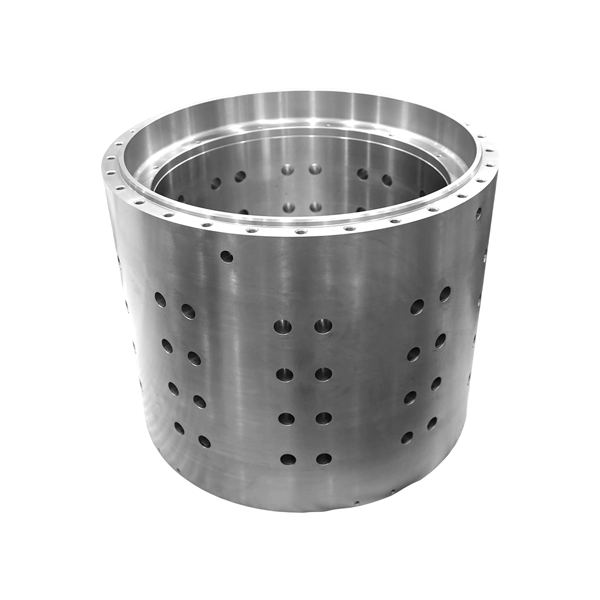

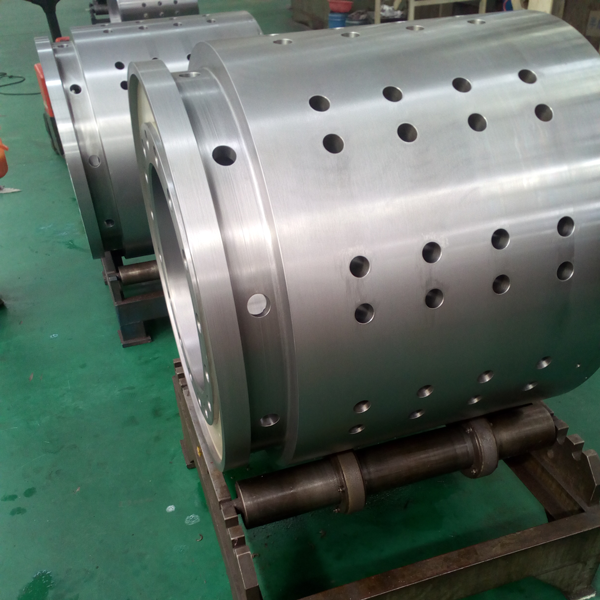

Что такое ротор генератора?
Ротор генератора — это динамический вращающийся компонент генератора, который, используя принцип электромагнитной индукции, преобразует механическую энергию в электрическую. При вращении ротор взаимодействует с неподвижным статором, создавая электрический ток. Эффективность, стабильность и долговечность генератора напрямую зависят от качества и точности его ротора.
Традиционно роторы часто собирались из нескольких частей, включая главный вал и отдельный соединительный диск. Однако мы делаем акцент на превосходной цельной (интегральной) конструкции ротора. Выкованный из цельного куска высококачественной углеродистой стали, этот инновационный подход исключает необходимость сборки, создавая монолитную конструкцию. Такая конструкция значительно улучшает общие эксплуатационные характеристики конструкции, исключает потенциальные точки отказа, связанные с собранными компонентами, и значительно сокращает время, которое в противном случае пришлось бы тратить на сложные и ответственные процедуры сборки. В результате получается более прочный, надежный и эффективный сердечник для любой системы генерации электроэнергии.

Искусство точности: уникальные проблемы обработки роторов

Изготовление ротора генератора такого масштаба и такой точности, как у нас, — задача, которая расширяет границы возможностей современной обработки. Задача колоссальная и требует не только использования самого современного оборудования, но и глубоких инженерных знаний и контроля технологического процесса.

Симфония масштаба и точности: Наши роторы внушительны: поковки из необработанной углеродистой стали весят более тонны. Маневрирование и обработка детали такого размера с микроскопической точностью — это настоящий инженерный подвиг. Огромная масса компонента создаёт проблемы, связанные с устойчивостью, отводом тепла и огромными усилиями, возникающими при обработке. Соблюдение допусков в гигантских масштабах: истинная сложность заключается в необходимой исключительной точности. Перед нами стоит задача добиться допусков размеров до 0,025 мм и позиционных допусков до 0,03 мм. Для сравнения: это меньше половины толщины человеческого волоса, применённого к компоненту, который весит больше, чем небольшой автомобиль. Любое отклонение за эти мельчайшие пределы может привести к дисбалансу, чрезмерной вибрации и, в конечном итоге, к катастрофическому отказу генератора. Такой уровень сверхвысокой точности в таком большом масштабе представляет собой уникальную и сложную производственную задачу, с которой мало кто может справиться.

Наш план совершенства: тщательный процесс обработки

Чтобы преодолеть эти трудности, мы разработали комплексный и строго контролируемый процесс обработки. Каждый этап тщательно планируется и выполняется нашей командой опытных инженеров и техников, чтобы гарантировать, что конечный продукт соответствует самым строгим стандартам качества и даже превосходит их.

Контроль и подготовка поковок:
Наш процесс начинается с получения цельной поковки из углеродистой стали. Каждая поковка проходит тщательный ультразвуковой и магнитопорошковый контроль на отсутствие внутренних дефектов. Этот основополагающий этап гарантирует целостность материала, необходимую для высоконагруженных вращающихся компонентов.

Черновая обработка и снятие напряжений:
начальный этап обработки включает в себя удаление большого количества материала, чтобы приблизить ротор к его окончательной форме. Это выполняется на мощных токарных станках с ЧПУ и фрезерных обрабатывающих центрах, способных выдерживать огромный вес и масштаб. После черновой обработки ротор проходит контролируемую термическую обработку для снятия внутренних напряжений, возникших во время ковки и механической обработки, обеспечивая размерную стабильность для последующей высокоточной обработки.

Получистовая и прецизионная обработка на станках с ЧПУ:
После удаления большей части материала и нормализации внутренних напряжений ротор поступает на наши передовые многокоординатные обрабатывающие центры с ЧПУ. Здесь критически важные детали обрабатываются до почти конечных размеров. Наше климат-контролируемое помещение и термостабильные станки снижают влияние теплового расширения, что критически важно для соблюдения жёстких допусков на крупногабаритные детали.

Высокоточная финишная шлифовка:
Для достижения точной финишной обработки поверхности и допусков размеров 0,025 мм ротор проходит прецизионную шлифовку. Используя специализированные шлифовальные станки, наши опытные специалисты тщательно удаляют последние микрометры материала, обеспечивая безупречную поверхность и полное соответствие всех диаметров и геометрических параметров заданным параметрам.

Динамическая балансировка и окончательная проверка:
Даже при идеальных размерах распределение веса ротора должно быть идеально равномерным. Ротор помещают на динамическую балансировочную машину, которая вращает его с различными скоростями для выявления малейшего дисбаланса. Затем микроскопические количества материала с высокой точностью удаляются до достижения идеальной гармонии ротора. Заключительный этап включает комплексную проверку качества с использованием координатно-измерительных машин (КИМ) и другого современного метрологического оборудования для проверки каждого размера, положения и допуска на соответствие проектным характеристикам.

Почему стоит сотрудничать с нами?

Выбор партнёра-производителя для такого важного компонента, как ротор генератора, — это решение, основанное на доверии, возможностях и проверенной репутации. Вот почему мы — лучший выбор для ваших высокоточных роторов:

Мастерство в решении сложных задач:
мы специализируемся на сложных задачах. Обработка детали весом в одну тонну с допуском 0,025 мм — это не просто наша возможность, это наша специализация. У нас есть специализированное оборудование, контролируемая среда и профессиональные знания для реализации проектов такого масштаба и сложности.

Приверженность преимуществам цельной конструкции:
Мы выступаем за превосходную конструкцию цельного ротора. Наш технологический процесс оптимизирован для обработки крупных цельных поковок, гарантируя нашим клиентам преимущества повышенной структурной целостности, надежности и сокращения времени сборки, которые обеспечивает эта конструкция.

Непоколебимая преданность качеству:
Контроль качества осуществляется на каждом этапе нашего процесса, от первичной проверки материалов до финальной динамической балансировки. Наши строгие протоколы контроля и передовые метрологические методы гарантируют точность и надежность каждого поставляемого нами ротора.

Глубокий инженерный опыт:
наша команда состоит из высококвалифицированных инженеров и механиков, которые понимают уникальные физические особенности и сложности производства крупногабаритных деталей. Этот опыт позволяет нам разрабатывать инновационные решения и постоянно совершенствовать наши процессы для достижения оптимальных результатов.

Когда суть вашего бизнеса требует совершенства, доверьтесь экспертам, которые обеспечивают точность в самых масштабных проектах. Сотрудничайте с нами, чтобы обеспечить будущее непревзойденным качеством и производительностью.
